Fusibles et relais de l’Audi TT MK1 (8N)
Localisation, affectation et schémas détaillés de tous les fusibles et relais du véhicule.
Porte fusibles

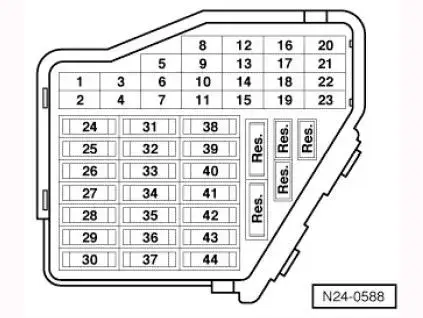

Porte fusibles à gauche sur le tableau de bord
Couleurs des fusibles :
- Vert : 30 ampères
- Blanc : 25 ampères
- Jaune : 20 ampères
- Bleu : 15 ampères
- Rouge : 10 ampères
- Marron : 7,5 ampères
- Beige : 5 ampères
| N° | Ampérage | Composant / Fonction | |
|---|---|---|---|
| 1 | 10 | Z4 - Rétroviseur extérieur dégivrant, côté conducteur Z5 - Rétroviseur extérieur dégivrant, côté passager AV Z20 - Résistance chauffante du gicleur de lave-glace G Z21 - Résistance chauffante du gicleur de lave-glace D |
|
| 2 | 10 | E3 - Commande de feux de détresse | |
| 3 | 5 | W6 - Eclairage de boîte à gants J5 - Relais de phares antibrouillard E87 - Unité de commande et d'affichage du climatiseur, Climatronic |
|
| 4 | 5 | X4 - Feu de plaque gauche X5 - Feu de plaque droit |
|
| 5 | 7,5 | E159 - Commande de volet d'air frais et d'air recyclé J151 - Relais de circulation du liquide de refroidissement après arrêt du moteur J123 - Dispositif de contrôle des ampoules AV F47 - Contacteur de pédale de frein |
|
| 6 | 5 | J429 - Calculateur de verrouillage central | |
| 7 | 10 | T16 - Couplage de diagnostic F4 - Contacteur de feux de recul E3 - Commande de feux de détresse G22 - Transmetteur de tachymètre |
|
| 8 | 5 | J412 - Calculateur d'électronique de commande du téléphone portable | |
| 9 | 5 | J104 - Calculateur d'ABS | |
| 10 | 10 | jusqu'en Octobre 2001 J220 - Calculateur du système Motronic J271 - Relais d'alimentation en courant du système Motronic Fusible en 15 ampère à partir du millésime 2001 (Mai 2000) |
|
| 10 | 10 | à partir de Novembre 2001 Contact S J429 - Calculateur de verrouillage central J285 - Calculateur dans le porte-instruments |
|
| 11 | 5 | J285 - Calculateur dans le porte-instruments G266 - Transmetteur de niveau et de température d'huile |
|
| 12 | 7,5 | T16 - Couplage de diagnostic J412 - Calculateur d'électronique de commande du téléphone portable R86 - Amplificateur pour téléphone portable |
|
| 13 | 10 | F - Contacteur de feux stop | |
| 14 | 10 | J429 - Calculateur de verrouillage central M27 - Témoin d'alerte de porte ouverte G M28 - Témoin d'alerte de porte ouverte D E183 - Commande de désactivation du dispositif de surveillance de l'habitacle E150 - Commande de verrouillage intérieur, côté conducteur E188 - Commande de déverrouillage à distance du hayon/capot de coffre |
|
| 15 | 5 | J285 - Calculateur dans le porte-instruments J217 - Calculateur de boîte de vitesses automatique |
|
| 16 | 10 | J293 - Calculateur de ventilateur de liquide de refroidissement | |
| 17 | Libre | ||
| 18 | 10 | M32 - Ampoule de feu de route D J5 - Relais de phares antibrouillard J285 - Calculateur dans le porte-instruments |
|
| 19 | 10 | M30 - Ampoule de feu de route G | |
| 20 | 15 | V49 - Servomoteur droit de réglage du site des phares E102 - Molette de réglage du site des phares V48 - Servomoteur gauche de réglage du site des phares J123 - Dispositif de contrôle des ampoules AV |
|
| 21 | 15 | J123 - Dispositif de contrôle des ampoules AV | |
| 22 | 5 | J123 - Dispositif de contrôle des ampoules AV M3 - Ampoule de feu de position D J285 - Calculateur dans le porte-instruments |
|
| 23 | 5 | J123 - Dispositif de contrôle des ampoules AV M1 - Ampoule de feu de position G J285 - Calculateur dans le porte-instruments |
|
| 24 | 20 | J31 - Relais de lavage/balayage avec fonctionnement intermittent E22 - Commande du fonctionnement intermittent de l'essuie-glace |
|
| 25 | 25 | E87 - Unité de commande et d'affichage du climatiseur, Climatronic J9 - Relais de dégivrage de lunette AR V2 - Soufflante d'air frais J126 - Calculateur de soufflante d'air frais |
|
| 26 | 25 | E15 - Commande de dégivrage de lunette AR | |
| 27 | 30 | J531 - Calculateur de coupe-vent du cabriolet E278 - Commande de coupe-vent du cabriolet |
|
| 28 | 20 | G6 - Pompe à carburant (pompe de préalimentation) | |
| 29 | 15 | J220 - Calculateur du système Motronic | |
| 30 | Libre | ||
| 31 | 5 20 |
J492 - Calculateur de transmission intégrale J217 - Calculateur de boîte de vitesses automatique |
|
| 32 | 10 | N30, N31, N32, N33 - Injecteurs | |
| 33 | 20 | J31 - Relais de lavage/balayage avec fonctionnement intermittent Fusible en 30 ampère à partir du millésime 2005 (Mai 2004) |
|
| 34 | 10 | N75 - Electrovanne de limitation de pression de suralimentation N205 - Electrovanne 1 de distribution variable N249 - Vanne de recyclage d'air du turbocompresseur |
|
| 35 | Libre | ||
| 36 | 15 | E23 - Commande de phares antibrouillard et de feu AR de brouillard | |
| 37 | 10 | jusqu'en Octobre 2001 Contact S J429 - Calculateur de verrouillage central J285 - Calculateur dans le porte-instruments |
|
| 37 | 20 | à partir de Novembre 2001 J220 -Calculateur du système Motronic J271 - Relais d'alimentation en courant du système Motronic |
|
| 38 | 15 | J429 - Calculateur de verrouillage central H8 - Avertisseur sonore pour dispositif d'alarme antivol |
|
| 39 | 15 | E3 - Commande de feux de détresse | |
| 40 | 20 | J4 - Relais d'avertisseur deux sons | |
| 41 | 15 | U1 - Allume-cigare | |
| 42 | 20 | R - Autoradio R12 - Amplificateur |
|
| 43 | 10 | N80 - Electrovanne 1 de réservoir à charbon actif N112 - Soupape d'injection d'air secondaire J299 - Relais de pompe à air secondaire G70 - Débitmètre d'air massique G235 - Transmetteur de température des gaz d'échappement 1 Fusible en 15 ampère sur les 250 ch |
|
| 44 | 15 | E94 - Régulateur de chauffage du siège du conducteur E95 - Régulateur de chauffage du siège du passager AV |
|
| Les lèves-glaces éléctriques sont protégés par des fusibles automatiques qui se réenclenchent automatiquement au bout de quelques secondes lorsque la surcharge a été éliminée (exemple : glaces bloquées par le gel) | |||

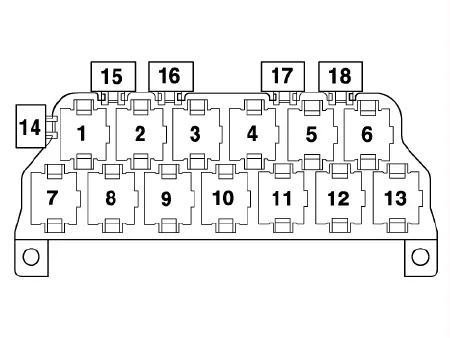

Porte-relais à 13 raccords
Porte-relais à 13 raccords situé au-dessus de la petite centrale électrique
| Numéro | Composant / Fonction |
|---|---|
| 1 | disponible |
| 2 | J123 - Dispositif de contrôle des ampoules AV |
| 3 | J123 - Dispositif de contrôle des ampoules AV |
| 4 | J5 - Relais de phares antibrouillard |
| 5 | J207 - Relais de coupe-circuit de lancement |
| 6 | disponible |
| 7 | Jusqu'à Mai 2002 J508 - Relais de neutralisation des feux stop |
| 7 | A partir de Mai 2002 (millésime 2003) disponible |
| 8 | disponible |
| 9 | disponible |
| 10 | J9 - Relais de dégivrage de lunette AR |
| 11 | J207 - Relais de coupe-circuit de lancement |
| 12 | J531 - Calculateur de coupe-vent du cabriolet |
| 13 | J151 - Relais de circulation du liquide de refroidissement après arrêt du moteur J219 - Relais pour feu de recul |
| 14 | disponible |
| 15 | disponible |
| 16 | disponible |
| 17 | disponible |
| 18 | Jusqu'à Mai 1999 (millésime 2000) S187 - Fusible de blocage de différentiel (coupleur Haldex) |
| 18 | A partir de Mai 1999 (millésime 2000) disponible |

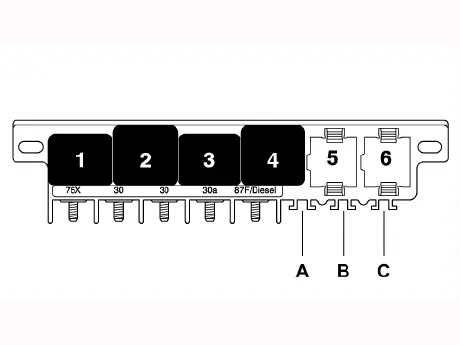

Petite centrale électrique
Petite centrale électrique sous le vide-poches gauche
| Numéro | Composant / Fonction |
|---|---|
| 1 | J4 - Relais d'avertisseur deux sons |
| 2 | J59 - Relais de décharge de contact X |
| 3 | disponible |
| 4 | J17 - Relais de pompe à carburant |
| 5 | J31 - Relais de lavage/balayage automatique à fonctionnement intermittent |
| 6 | J31 - Relais de lavage/balayage automatique à fonctionnement intermittent |
| A | S67 - Fusible pour ouverture/fermeture de capote |
| B | S279 - Fusible dans le relais de pompe hydraulique |
| C | S43 - Thermofusible de lève-glace |

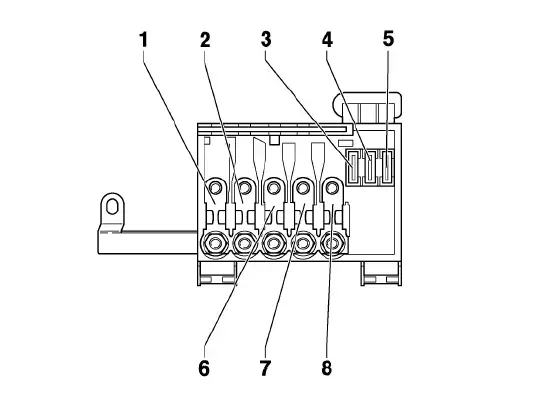

Boîtier de fusibles principaux
Boîtier de fusibles principaux sur la batterie
| Numéro | Composant / Fonction |
|---|---|
| 1 | S138 - Thermofusible 5 : Alternateur |
| 2 | S134 - Thermofusible 4 : Boitier de relais dans l'habitacle |
| 3 | S164 - Fusible 3 (30) : Ventilateurs du radiateur de liquide de refroidissement |
| 4 | S163 - Fusible 2 (30) : Vannes ABS |
| 5 | S162 - Fusible 1 (30) : Pompe ABS |
| 6 | S133 - Thermofusible 3 : Ventilateurs du radiateur de liquide de refroidissement |
| 7 | S132 - Thermofusible 2 : Module de commande du moteur |
| 8 | S131 - Thermofusible 1 : Pompe d'injection d'air secondaire |

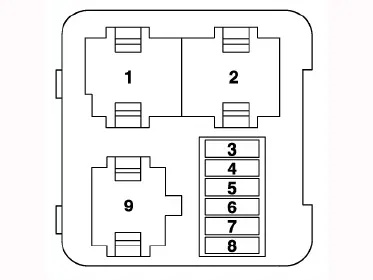

Boîtier de protection des relais
Boîtier de protection des relais dans le compartiment moteur
| Numéro | Composant / Fonction |
|---|---|
| 1 | J299 - Relais de pompe à air secondaire |
| 2 | J271 - Relais d'alimentation en courant du système Motronic |
| 3 | S279 - Fusible dans le relais de pompe hydraulique |
| 4 | S130 - Fusible de pompe à air secondaire |
| 5 | disponible |
| 6 | disponible |
| 7 | S113 - Fusible du calculateur de boîte de vitesses automatique |
| 8 | disponible |
| 9 | disponible |
