Infotainment de l’Audi TT MK1 (8N)
Radios Chorus/Concert, lecteur CD/cassette, changeur CD, adaptateur iPod et son Bose.

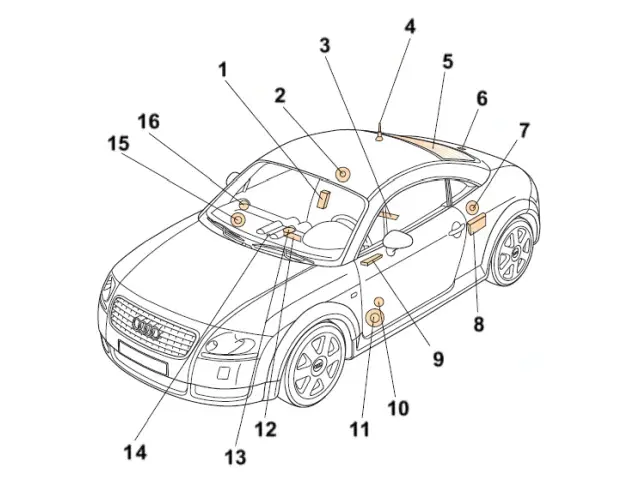

| Numéro | Composant / Fonction |
|---|---|
| 1 | Amplificateur Equalizer 4 voies (Bose) |
| 2 | Haut-parleur AR (Bose) |
| 3 | J412 - Appareil de commande pour électronique de commande, téléphone (sur cadre plancher Ar) |
| 4 | Antenne téléphone |
| 5 | Antenne radio dans glace arrière |
| 6 | Amplificateur d'antenne dans le hayon |
| 7 | Haut-parleur AR (Bose) |
| 8 | Changeur CD |
| 9 | Téléphone ou préparation |
| 10 | Haut-parleur : Tweetter |
| 11 | Haut-parleur : Graves |
| 12 | R - Autoradio |
| 13 | Haut-parleur central (buse de dégivrage gauche) |
| 14 | Récepteur système de navigation |
| 15 | Haut-parleur : Graves |
| 16 | Haut-parleur : Tweetter |
Autoradios Audi Chorus et Concert
Aucun autoradio n’était présent de série. Les autoradios Chorus et Concert étaient disponibles en options, tous deux équipés d’un lecteur cassette en première génération. Le Concert offrait toutefois un son amélioré et une meilleure amplification.
Chorus - Génération I
Radio/Cassette
Aucune sortie de périphérique externe
Production : 1998 – 2001
Impossible d’ajouter ultérieurement un changeur CD ou un adaptateur iPod.
Concert - Génération I
Radio/Cassette
Sortie de périphérique externe
Production : 1998 – 2001
Impossible d’ajouter ultérieurement un changeur CD ou un adaptateur iPod.
Chorus - Génération II
Radio/Cassette
Sortie de périphérique externe
Production 2002 – 2006
Compatible avec l’ajout ultérieur d’un changeur CD et d’un adaptateur iPod.
Concert - Génération II
Radio/Single CD Player
Sortie de périphérique externe
Production : 2002 – 2006
Compatible avec l’ajout ultérieur d’un changeur CD et d’un adaptateur iPod.
Périphériques externes
Changeur CD
Installé dans le panneau de rangement arrière gauche
Production : 1998 – 2006

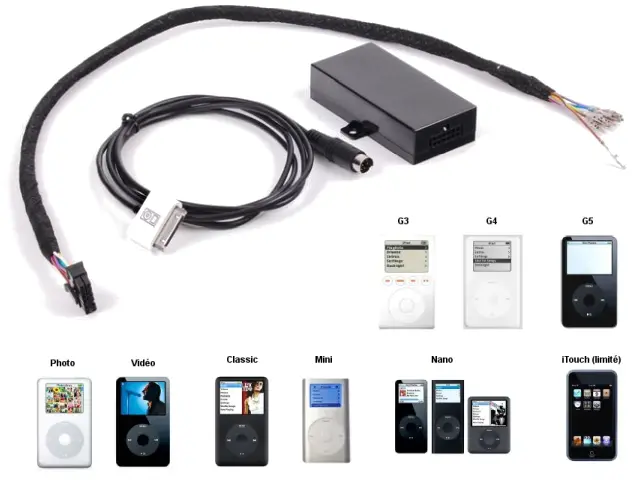

Adapteur iPod
Peut être installé sur les véhicules équipés d'un autoradio de Genération 2.
Ne peut pas être utilisé avec un changeur automatique (ou un autre appareil externe).
Bose Sound System
Le Bose Sound System offre une expérience sonore exceptionnel. Il se compose d’un amplificateur dédié et de plusieurs haut‑parleurs optimisés pour l’habitacle, offrant un son puissant et équilibré, spécialement étudié pour le coupé et le roadster.

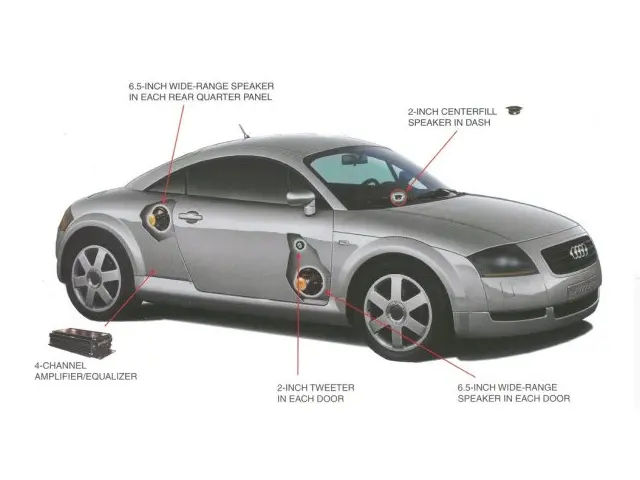

Bose Sound System sur Coupé

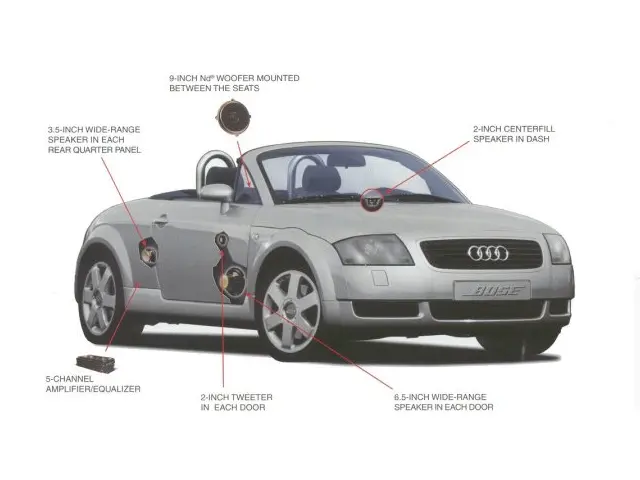

Bose Sound System sur Roadster
Système de navigation
Le Système de navigation "BNS" (Basic Navigation System) est une navigation intégrée simple et fonctionnelle produite entre 1998 et 2003. Il utilise un affichage monochrome dans l’ordinateur de bord (FIS), complété par des instructions vocales.
Les itinéraires sont calculés à partir de CD de cartographie, et les commandes passent par le bloc radio Chorus/Concert. Minimaliste mais efficace, il offre une aide à la navigation discrète et intégrée, bien avant l’ère des GPS tactiles.

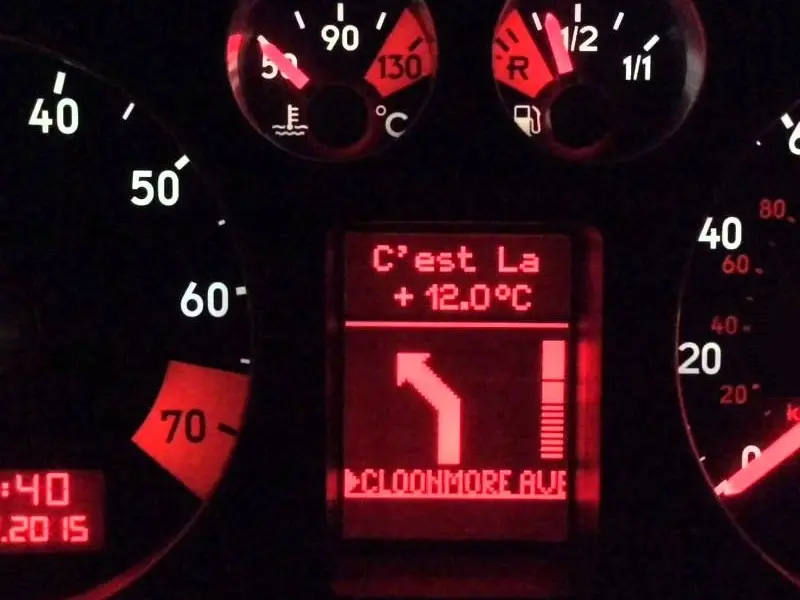

BNS - Affichage monochrome

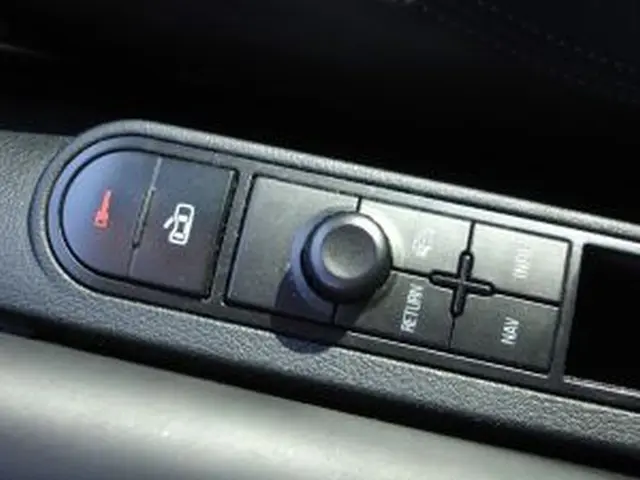

BNS - Module de commande
BNS - CD de cartographie
Prééquipement téléphone
Genération I
Les socles de première génération sont reliés au système par un câble.
Le socle maintient le téléphone chargé.
Les socles sont spécifiques à chaque modèle de téléphone.
Genération II
Les socles de seconde génération sont dépourvus de câble, mais dotés d'une bande plaquée or sur la base.
Les socles sont spécifiques à chaque modèle de téléphone.
Schéma de cablage

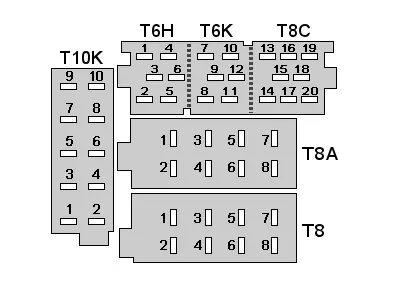

Connecteurs Autoradio - Gen I et II
Connecteurs Chorus et Concert
| Connecteur | Fonction |
|---|---|
| T10K | Téléphone et Navigation |
| T6H | Amplificateur |
| T6K | Bus CAN |
| T8C | Changeur CD |
| T8A | Enceintes |
| T8 | Alimentation |
Cablage Autoradio Chorus et Concert - Gen II
Le cablage et les couleurs des câbles peuvent varier légèrement selon les modèles et les années. Il est donc recommandé de vérifier les schémas spécifiques à votre véhicule pour une identification précise.
Le tableau ci-dessous est le câblage d'un Concert 2 d'une année modèle 2002 avec les options Bose Sound System, Changeur CD, Téléphone et Systeme de navigation.
| Numéro | Fonction | Couleur |
|---|---|---|
Connecteur T8 - Alimentation |
||
| 1 | Codage Bose (masse) | Marron |
| 2 | Masse alarme antivol | Marron/Gris |
| 3 | Ligne diagnostic | Gris/Blanc |
| 4 | - | |
| 5 | - | |
| 6 | - | |
| 7 | +12V permanent | Rouge/Blanc |
| 8 | Masse | Marron |
Connecteur T8A - Enceintes |
||
| 1 | - | - |
| 2 | - | - |
| 3 | - | - |
| 4 | - | - |
| 5 | - | - |
| 6 | - | - |
| 7 | - | - |
| 8 | - | - |
Connecteur T6H - Amplificateur |
||
| 1 | - | - |
| 2 | - | - |
| 3 | Masse signal audio | Marron |
| 4 | Signal avant gauche | Vert |
| 5 | Signal avant droit | Gris/Blanc |
| 6 | +12V après contact | Noir |
Connecteur T6K - Bus CAN |
||
| 7 | CAN High | Orange/Violet |
| 8 | - | - |
| 9 | - | - |
| 10 | Masse du changeur de CD | Marron |
| 11 | - | - |
| 12 | CAN Low | Orange/Marron |
Connecteur T8C - Changeur CD |
||
| 13 | Data In | Orange |
| 14 | Data Out (vers changeur CD) | Rouge |
| 15 | Data Synchronisation | Noir |
| 16 | +12V permanent | Bleu |
| 17 | +12V après contact | Jaune |
| 18 | Masse | (NCA- noir) |
| 19 | Ligne audio gauche | Blanc |
| 20 | Ligne audio droite | Rouge |
Connecteur T10K - Téléphone et Navigation |
||
| 1 | Mute téléphone | Gris |
| 2 | - | - |
| 3 | Audio téléphone (+) | Jaune |
| 4 | Audio téléphone (–) | Vert |
| 5 | Audio navigation (+) | Bleu/Rouge |
| 6 | Audio navigation (-) | Marron/Rouge |
| 7 | Ligne de commande navigation | Rouge/Vert |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
