Système d’alarme de l’Audi TT MK1 (8N)
Capteur ultrasonique, surveillance d’habitacle et avertisseur sonore avec activation radiocommande.

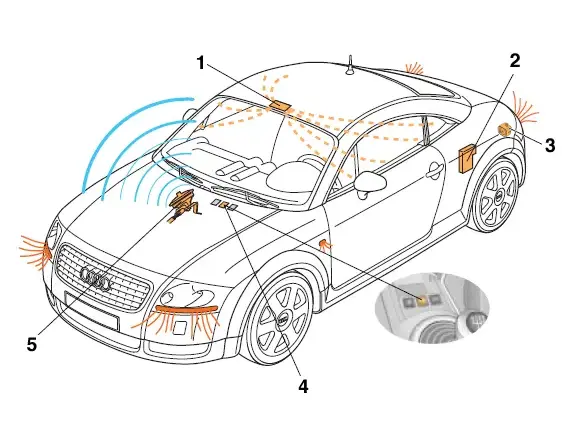

| Numéro | Fonction |
|---|---|
| 1 | G209 - Capteur à ultrason |
| 2 | J429 - Appareil de commande pour verrouillage central |
| 3 | H8 - Avertisseur sonore pour dispositif d'alarme antivol |
| 4 | E183 - Commande de surveillance de l'habitacle |
| 5 | Avertisseur sonore |
L’alarme est délivrée acoustiquement par le biais de l’avertisseur sonore du dispositif antivol et optiquement par les clignotants. La condition d’un fonctionnement correct de la surveillance de l’habitacle est :
- véhicule entièrement fermé
- pas de déplacement d’air supplémentaire dans l’habitacle
Le système ne tient pas compte des fausses alarmes, telles que
- Frapper sur le toit du véhicule ou sur les glaces ;
- Déplacements d’air dus au vent ou aux véhicules qui passent ;
- Modifications de température, dues par exemple à un réchauffement du véhicule en raison d’un rayonnement solaire intense ;
- Bruits de toute sorte (avertisseurs, klaxons, cloches).

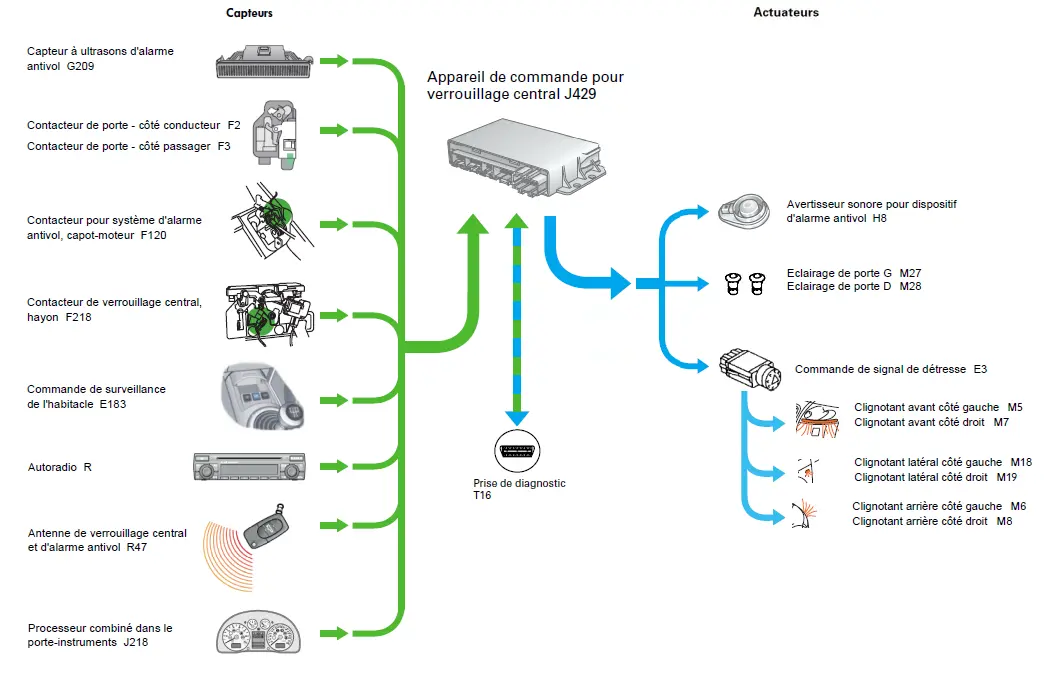

Synoptique du système
Fonctions des capteurs

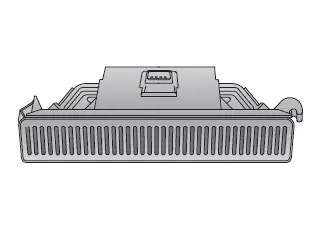

G209 - Capteur à ultrason
Il émet à l’état activé des ondes soniques à une fréquence non perceptibles pour l’oreille humaine et en reçoit peut de temps après l’écho. L’électronique d’évaluation détecte les irrégularités dans ce champ ultrasonique et délivre le signal "alarme" à l’appareil de commande de verrouillage central (J429).

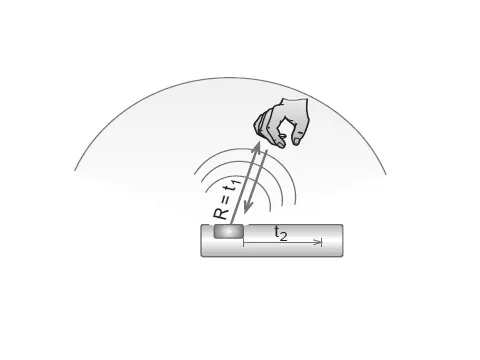

J347 - Capteur à impulsions du Roadster
Il émet des impulsions radar cycliques de faible impulsion qu'il compare à une impulsion identique délivrée à l’intérieur de l’appareil. Si le temps mis par l’impulsion radar pour revenir correspond au minimum au temps réglé dans l’appareil de commande, il délivre le signal "alarme" à l’appareil de commande de verrouillage central (J429).

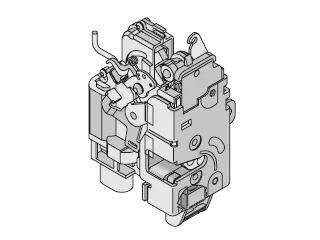

F2 - Contacteur de porte - côté conducteur
F3 - Contacteur de porte - côté passager
Leur signal est utilisé par l’appareil de commande de verrouillage central (J429) pour confirmer que le véhicule est entièrement fermé.

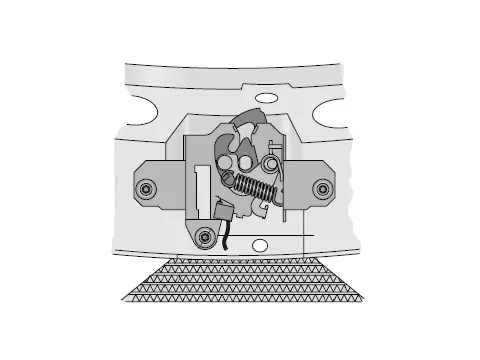

F120 - Contacteur de fermeture du capot-moteur
Son signal est utilisé par l’appareil de commande de verrouillage central (J429) pour confirmer que le véhicule est entièrement fermé.

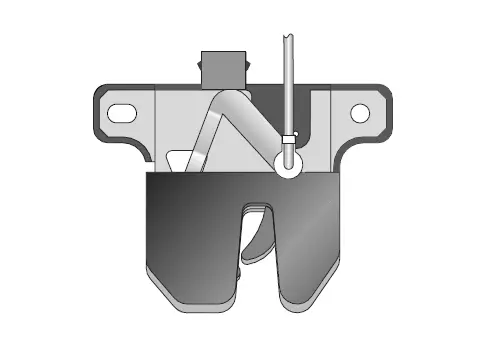

F218 - Contacteur de verrouillage central du hayon
Son signal est utilisé par l’appareil de commande de verrouillage central (J429) pour confirmer que le véhicule est entièrement fermé.

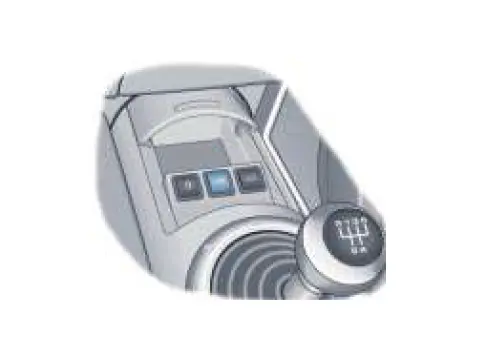

E183 - Commande de surveillance de l'habitacle
Il permet de désactiver la surveillance de l’habitacle pour une opération de fermeture.

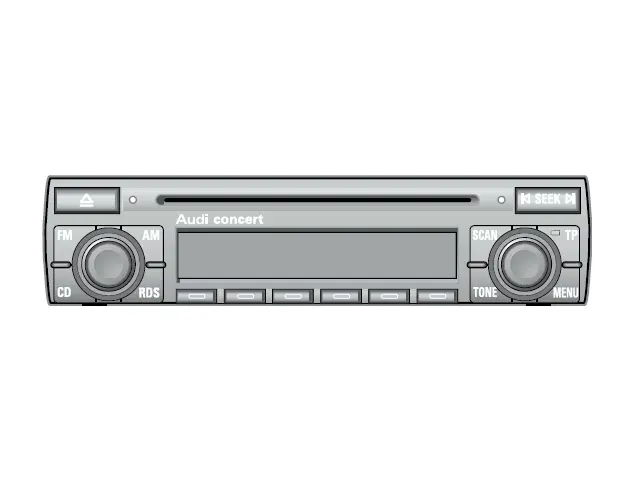

R - Autoradio
Il transmet un signal si il est extrait de son logement.

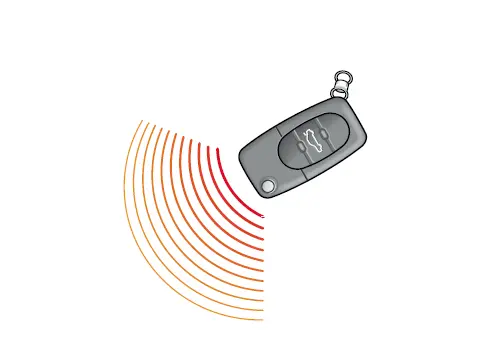

R47 - Antenne de verrouillage central et d'alarme antivol
Le système d'alarme antivol n'est désactivé que lorsque le véhicule est déverouillé à l'aide de la radiocommande.

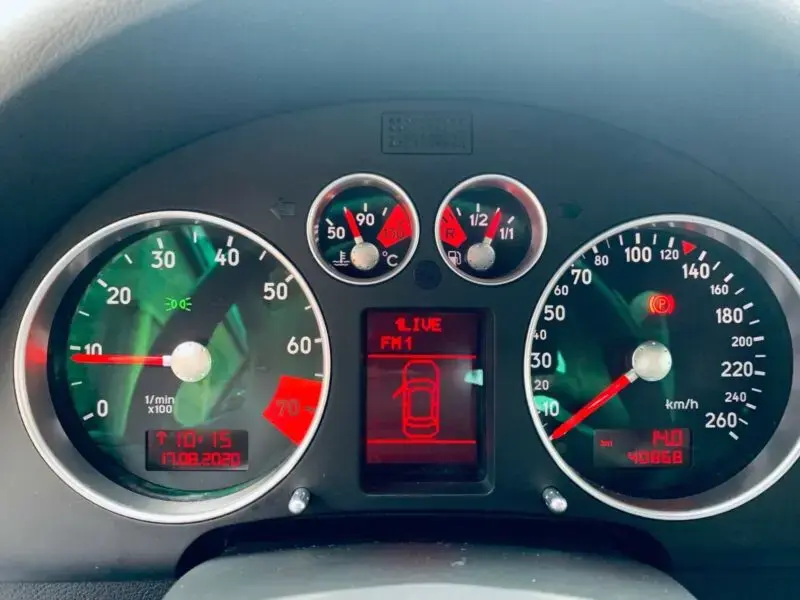

J218 - Processeur combiné dans le porte-instruments
Il transmet des signaux, comme le débranchement de la batterie, ou la non introduction de la clé dans le contact-démarreur après déverouillage de la porte conducteur à l'aide de la clé.
Fonctions des actuateurs

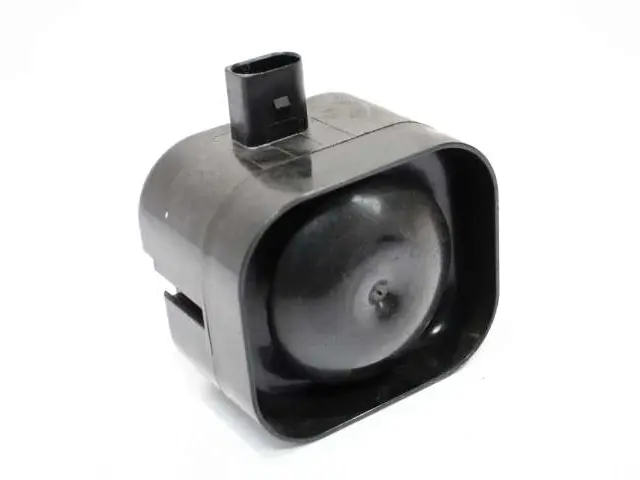

H8 - Avertisseur sonore pour dispositif d'alarme antivol
L'avertisseur sonore dispose d'une pile intégrée permettant une alarme sonore même après coupure de l’alimentation en tension.

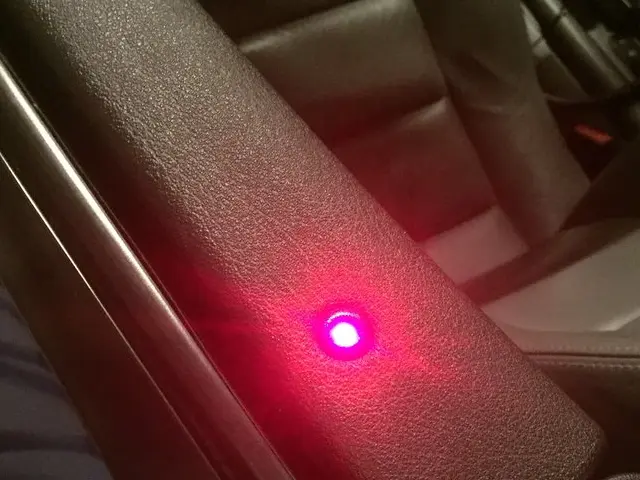

M27 - - Eclairage de porte G
M28 - Eclairage de porte D
Témoins de verrouillage. La fréquence clignotante indique l'état de la surveillance intérieure.

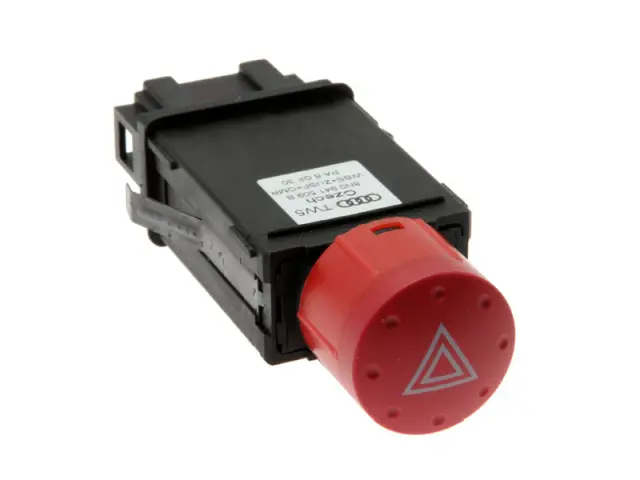

E3 - Commande de signal de détresse
Active l'ensemble des clignotants lorsque l'alarme est déclenchée.
